狀態分析+動平衡儀

儀器主界面：

儀器簡介

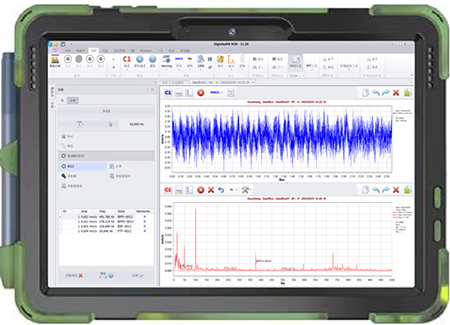

PF/GSM是一款便攜式多功能狀態分析與動平衡測試系統，是市場上完備、可靠、創新性的產品，操作便捷，分析快捷，輕松實現狀態分析與動平衡數據采集、測試、存儲、分析，極大的提高工作效率。

PF/GSM即適合現場巡檢人員應用于路徑巡檢、現場動平衡、頻譜分析，也適合研發人員使用，對設備進行動平衡測試、波形分析，多樣性頻譜，交叉相位，瀑布圖，啟停機測試，軸心軌跡，共振頻率測試，3D ODS 振動模擬等，適應性與可擴展性強，直觀的圖形、美觀的界面及優化的系統讓用戶使用更加簡單便捷。

PF/GSM是一款理想且強大的測試及分析工具。是市面上功能先進的機械狀態分析及現場動平衡儀。它創造性的將振動分析模塊和高精度動平衡模塊結合在一起。通過其直觀的界面，功能強大的分析軟件，您可以進行簡單的振動分析，也可以使用復雜的 3D ODS 振動模擬。

儀器特點

多功能振動分析 / 單雙面動平衡 / 數據管理 / 3D ODS模態 / 頻譜分析 / 時域波形 / 自動報告

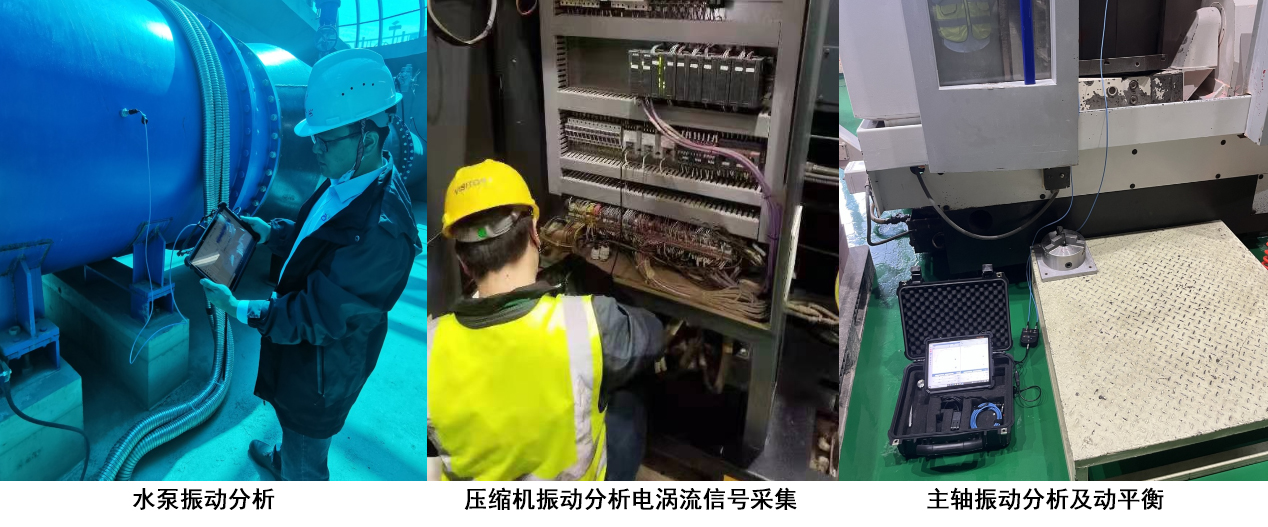

現場應用：

狀態分析及動平衡儀已成為市場上完備、可靠、創新性產品，該產品廣泛應用于引風機，送風機，測功機，機床，CNC主軸，電機，磨煤機，水泵，齒輪箱，冷卻塔風扇等振動分析，故障診斷及現場動平衡工作：

產品簡介：

為何需要機械狀態分析儀？

◆ 首先它是一款便攜式振動測試系統；

◆ 即適合現場巡檢人員應用于路徑巡檢、頻譜分析；

◆ 也研發人員使用對設備進行故障診斷，交叉相位，啟停機測試，軸心軌跡，共振頻率測試等；

◆ 可對水泵，風機，齒輪箱，壓縮機，磨煤機，電機，螺桿機，測功機等進行振動分析；

◆ 可對CNC主軸，引風機，送風機，電機，弧形棍，輪胎測試臺輪轂，測功機等進行現場動平衡；

產品功能：

警報

默認情況下，ISO-10816標準用于驗證機器運行狀況

自定義值報警值

速度、加速度包絡、位移和加速度警報可用

溫度、電流、轉速和相位通用報警可用

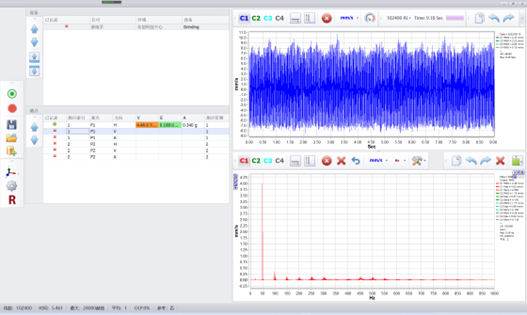

頻譜及時間波形分析

頻譜分析線數可高達兩百萬線

頻率范圍0.1Hz-24KHz

可配置無線單軸，或三軸振動傳感器，進行無線振動分析

路徑及非路徑采集

自定義路徑編輯

數據庫名稱--區域--設備--測點--測量-自動報警

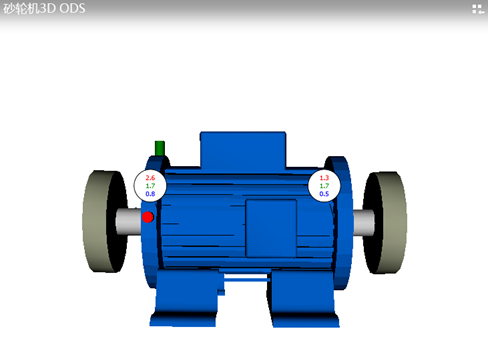

3D ODS 模態

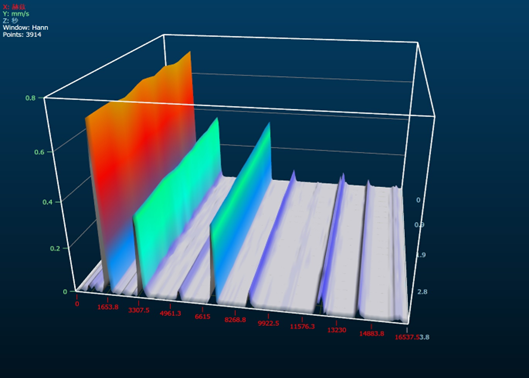

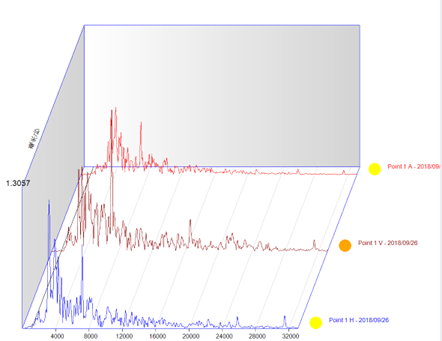

3D瀑布圖

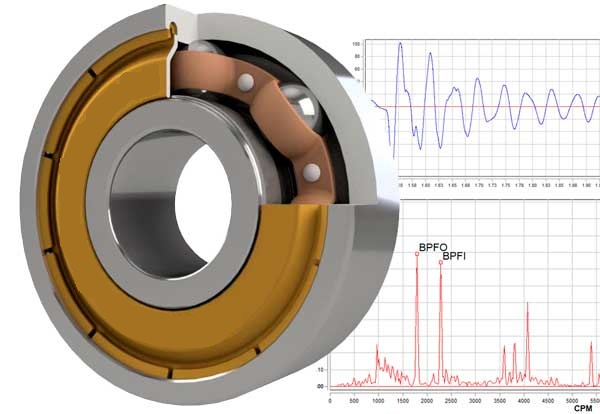

內置軸承數據庫

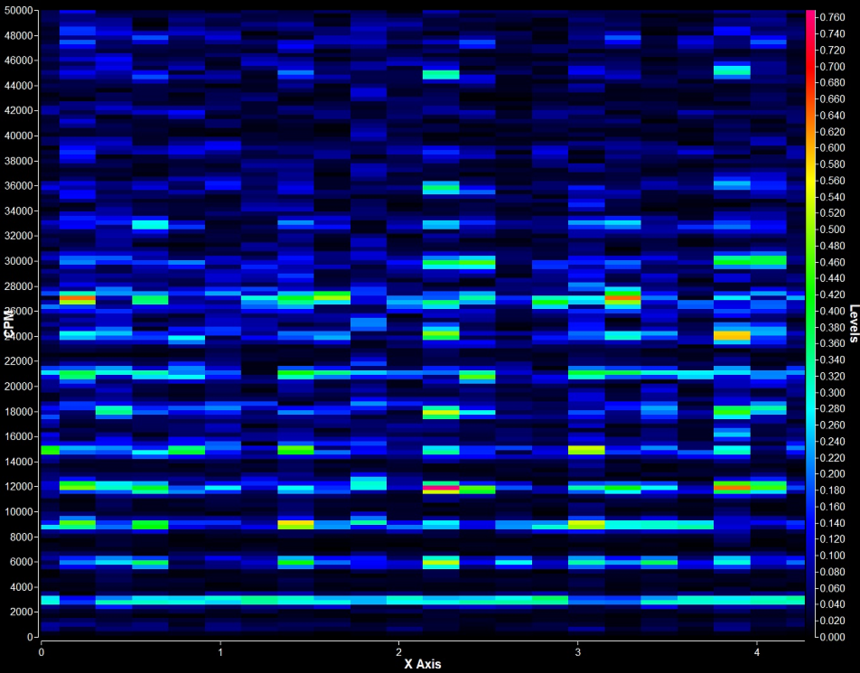

色彩頻譜圖

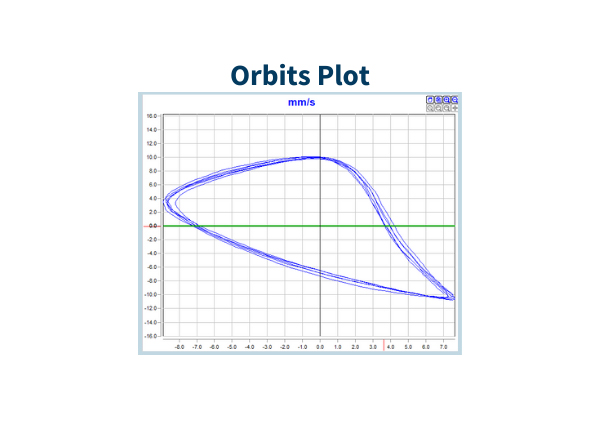

軸心軌跡

瀑布圖

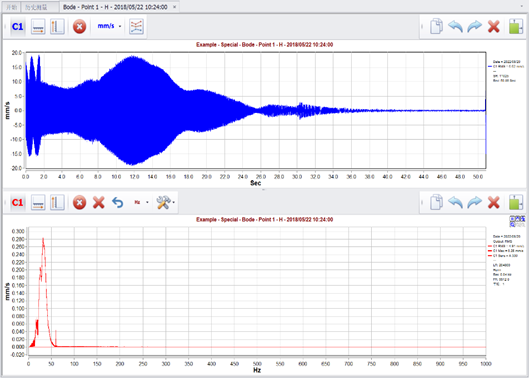

Bode圖測試

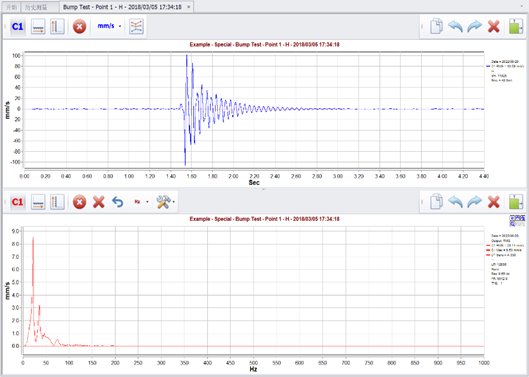

敲擊測試

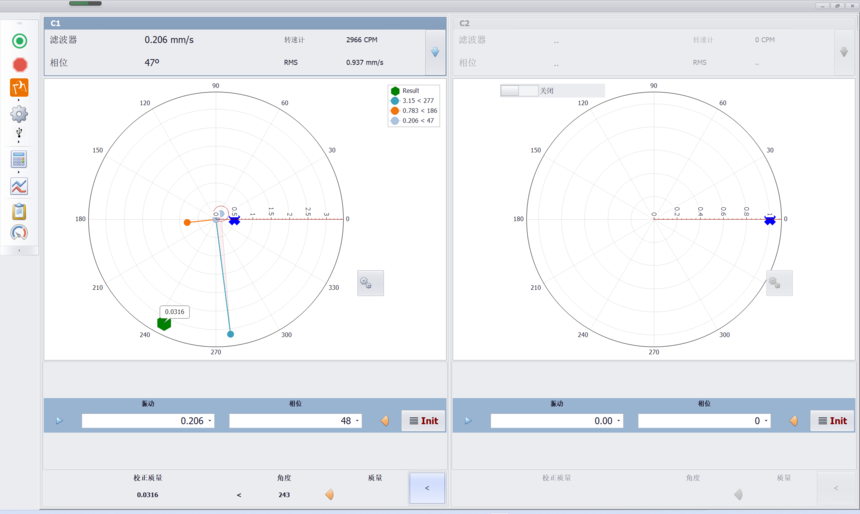

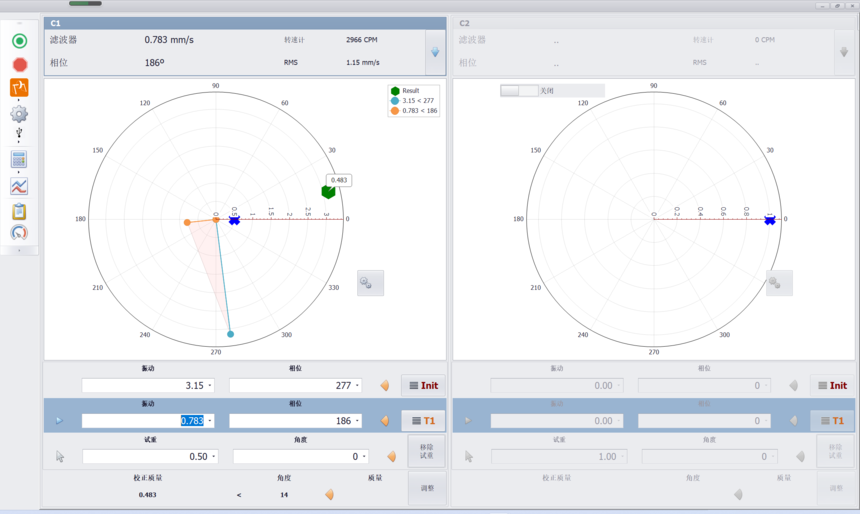

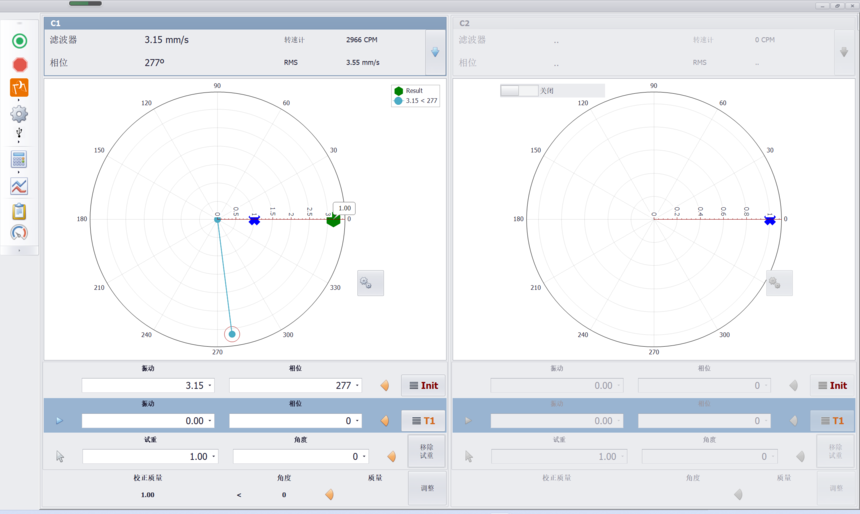

單雙面現場動平衡校正

• 初始振動測量

• 試重振動測量

• 振動測量
