儀器簡介：

N4100 是一款全智能超聲波檢測儀，首先超聲波是指頻率大于20KHz 的聲波，它超出人耳的聽覺范圍，而設備異常根據故障發生的機理，故障發生時會伴隨產生異常的超聲波頻段信號。

N4100 超聲波檢測儀根據設備異常發生的機理及特點，搭配不同傳遞方式的高精度傳感器對氣體泄漏，閥門內漏，密封性能（汽車密封），電氣局放，軸承潤滑監測，軸承磨損狀態監測，蒸汽疏水閥泄漏，泵氣蝕等故障產生的超聲波進行濾波，信號檢測，信號分析，故障判斷，從而實現對設備的預測性維護檢測。

N4100 超聲波檢測儀廣泛應用于石油化工、核電、熱電、水電、風電、工業生產、制藥、汽車研發與制造、船舶、航天等領域。

便攜式 更有防爆款供您選擇

N4200EX（防爆款）是在 N4100 基礎上升級的一款防爆型全智能超聲波檢測儀，檢測功能與N4100 相同。

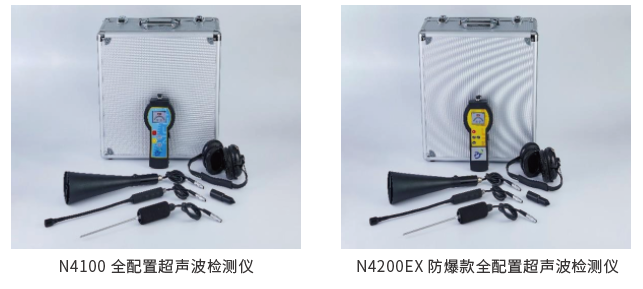

N4100/N4200EX（防爆款）便攜式超聲波檢測儀。

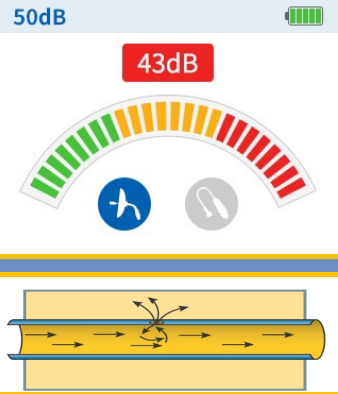

氣體泄漏檢測

?壓縮氣體泄漏檢測：工業生產使用的壓縮空氣，氮氣，二氧化碳，氦氣，氫氣等都可以使用超聲波檢測儀進行泄漏檢測；

?靈敏度：泄漏介質為空氣，壓力為0.006Mpa時，能貼近檢測到0. 05mm直徑小孔的泄漏；

?增益可調可根據現場泄漏源和環境干擾情況調節增益到測試靈敏度，所有微小泄漏均可捕獲；

?遠距離可以使用喇叭式遠程集波器可遠程檢測；根據正負壓系統的不同，檢測距離達50米；

?通過激光瞄準器和精確聚焦定位探頭，可精確定位泄漏點，方便堵漏工作進行；

?適用檢測任何壓力氣體泄漏、火車，高鐵制動管道泄漏檢測，真空泄漏、空冷島泄漏，凝汽機，罐艙密封檢測。

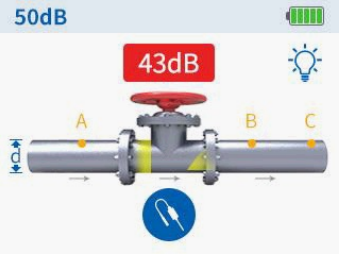

閥門內漏檢測

?閥門內漏的檢測是一個世界性難題，以往的檢測方法檢測起來復雜且不可靠，需要很長的檢修時間；

?具有閥門內漏專用測試功能，連接閥門內漏針式探頭自動開啟閥門內漏測試功能，一鍵測試；

?壓力要求：閥門前后介質壓力差大于0.03 MPa= 0.3 kg；

?通過閥門前后測試數據，判定閥門是否存在內漏。

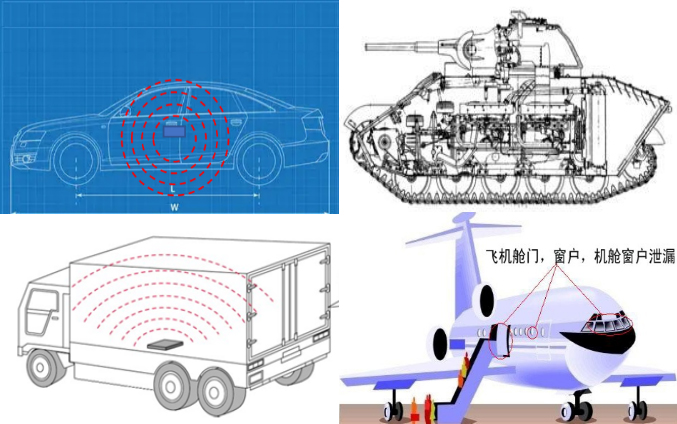

密封性能檢測（汽車密封NVH性能）

搭配超聲波發射器，實現對密閉艙體進行密封性能測試，只需要將超聲波發射器置于艙體內部，使用柔性超聲波探頭在艙體外部進行掃描即可，密封不良處會有超聲波泄漏出來，并且可以通過超聲波數值進行泄漏標準判定：

?汽車整車密封性能檢測，汽車研發NVH性能測試；

?航天器機艙門，駕駛艙門，窗戶密封性能檢測；

?船舶航母密封檢測；

?軍事坦克，高鐵密封性能檢測。

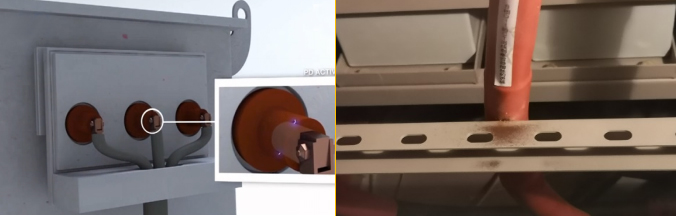

超聲波電氣局部放電檢測

在絕緣結構中產生局部放電時，會伴隨產生超聲波、電脈沖、電磁輻射、光、化學反應，并引起局部發熱等現象：

利用超聲波檢測儀進行電氣局放檢測，電力設備絕緣在足夠強的電場作用下局部范圍內發生的放電。這種放電以僅造成導體間的絕緣局部短（路橋）接而不形成導電通道為限。每一次局部放電對絕緣介質都會有一些影響，輕微的局部放電對電力設備絕緣的影響較小，絕緣強度的下降較慢；而強烈的局部放電，則會使絕緣強度很快下降。這是使高壓電力設備絕緣損壞的一個重要因素。因此，設計高壓電力設備絕緣時，要考慮在長期工作電壓的作用下，不允許絕緣結構內發生較強烈的局部放電。對運行中的設備要加強監測，當局部放電超過一定程度時，應將設備退出運行，進行檢修或更換。

軸承潤滑監測

潤滑不良的危害：

?少加潤滑油，軸承得不到好的潤滑，摩擦使軸承產生磨損；

?多加潤滑油，一是軸承散熱不好，軸承座溫度高，軸承易磨損，二是多加的潤滑脂可能會溢出到線圈，使電機燒毀；

?由于潤滑油量不合適（缺少潤滑油或者加過量潤滑油）等原因，油溫急劇上升，據統計有60％的軸承故障和潤滑有關.

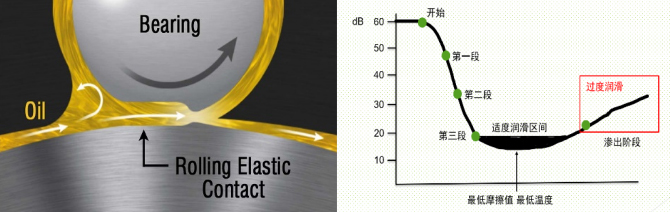

使用接觸式傳感器，接觸或磁力吸附在軸承座上，測量超聲波數據，缺少潤滑脂時超聲波讀值高，加入潤滑脂后，摩擦值降低，超聲波讀值隨之減小，具體關系如下圖曲線，當加入的潤滑脂已經充分潤滑后，超聲波讀值不再降低，還可能出現反向增大，進入過度潤滑曲線，及時停止潤滑。

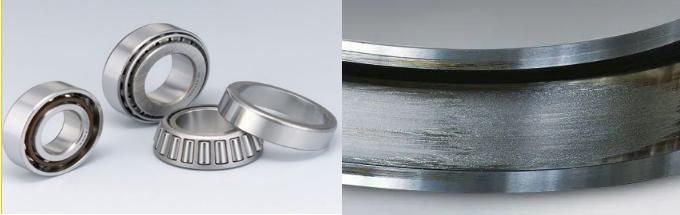

軸承磨損狀態監測

軸承在運行過程中，由于各種原因，軸承會產生磨損，所以軸承都會有使用壽命，然而不正確的潤滑，異常的振動都會加快軸承的磨損，使得軸承使用壽命達不到預期壽命；

那我們可以使用超聲波對軸承進行趨勢監測，軸承壽命分為四個階段，新軸承未產生磨損，軸承早期磨損，軸承中期磨損，軸承末期磨損，不同階段的摩擦系數是不一樣的，所檢測得出的超聲波讀值就會呈現上升趨勢；

那我們通過定期檢測軸承的超聲波讀值，就能提前發現軸承是否產生磨損，通過讀值的變化量反應軸承磨損的嚴重程度，判斷軸承壽命，及時或提前更換軸承，從而避免異常停機。

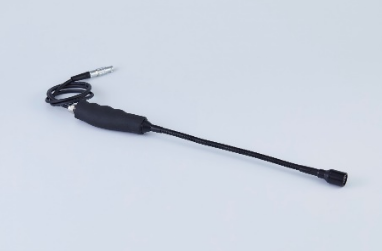

柔性傳感器

柔性傳感器，可以在使用時進行彎曲，用來檢測管路密集處，有一定高度或者距離，而不方便到達的地方，如機臺內部氣體管路，汽車車窗，頂窗，配電柜上端縫隙處等；

檢測距離0-5m；

長度280 mm；

與主機通過Lemo連接。

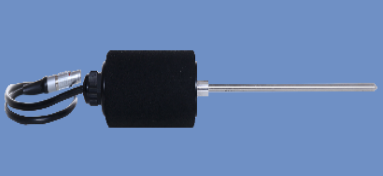

接觸式傳感器

接觸式傳感器可配磁性頭，用于閥門內漏檢測，軸承潤滑檢測，軸承狀態監測；

針型長度200 mm，對于存在保溫層閥門同樣適用；

與主機通過Lemo連接。

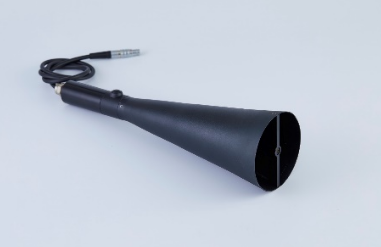

喇叭式延伸傳感器

喇叭式延伸傳感器，采用先進的集波技術；前端帶有紅外鐳射點，進行遠距離精確定位；

測試距離2-50 m；

與主機通過Lemo連接。

N4100技術參數
